Caratteristiche tecniche

Ingombri: Lunghezza ca. 5.700 mm. | Larghezza ca. 3.700 mm. | Altezza ca. 2500 mm.
Potenza assorbita: 400 V 3 phases + neutral + ground 50Hz KW 25
Aria: 6 Bar 20 NL
Diametro max lavorabile: 1500×600 mm.
Consumo acqua riciclata: Litres 10 – 12 / min.
Massa: T 4,5

Note:
Il consumo della mola ed il tempo di lavoro sono condizionati dal grado di finitura e dalla deformazione dei pezzi da lavorare.

m020_2016

Descrizione

La macchina è composta da un carrello che si muove orizzontalmente e da una testa che si muove in senso trasversale.
Il carrello mediante un pistone pneumatico fissa il pezzo e lo sposta sotto una mola diamantata da 250 mm di diametro, la mola è posizionata sulla testa ed è dotata di un sistema di inclinazione per assicurare il corretto angolo di taglio inoltre la testa è dotata di un tastatore per rilevare l’altezza dei pezzi e ottimizzare l’asportazione e il numero di passate.
Lateralmente una seconda mola lavora la spalla di appoggio a parete dei lavabi
La macchina è dotata di carter in acciaio inox per la protezione ed il contenimento delle acque di raffreddamento ( vasca di recupero con pompa pneumatica optional)

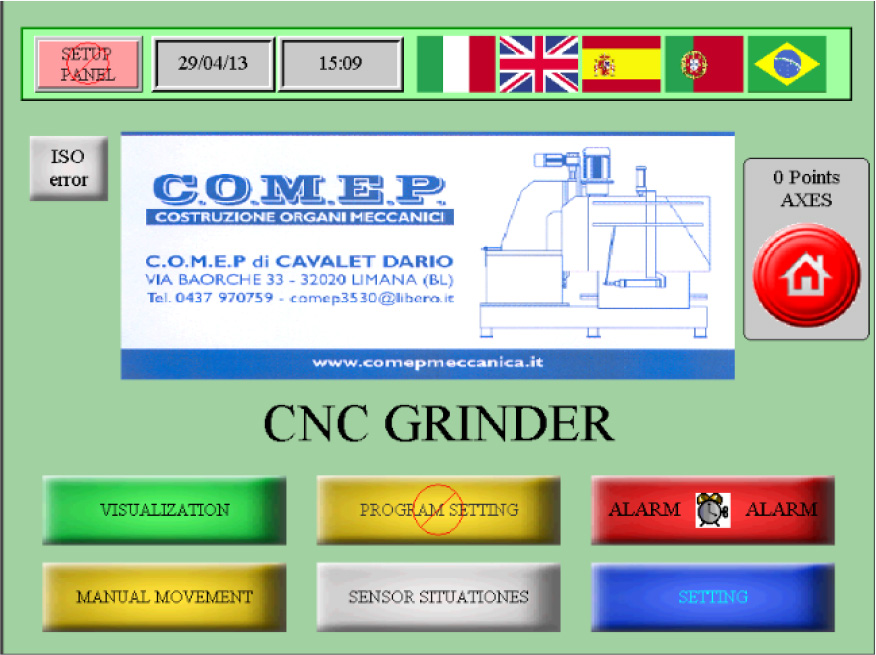

I comandi sono posizionati all’esterno del Box e mediante un pannello di controllo possiamo creare o richiamare programmi, muovere la macchina in manuale, controllare le funzioni o impostare le velocità.
I movimenti degli assi sono su viti a ricircolo di sfere controllati da sistemi elettronici.
La macchina può eseguire programmi in maniera autonoma, la programmazione è stata semplificata al massimo in modo da non richiedere personale altamente specializzato.
Il controllo degli assi è tramite CNC, questo permette di eseguire forme geometriche più complesse.

Pezzi lavorabili: lavelli da cucina, lavabi di grandi dimensioni da appoggio, piatti doccia ecc.
